ActivPilot Select

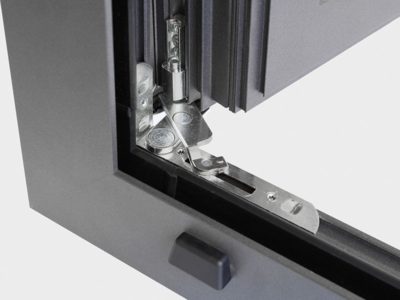

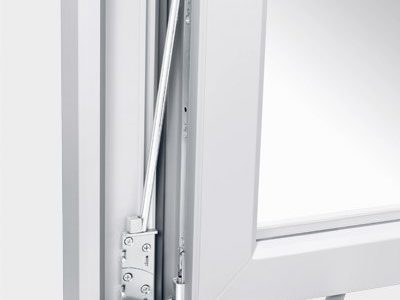

Het volledig verdekt liggende draai-kipbeslag

Dit beslag kan op een eenvoudige manier worden gemonteerd en kan op elk moment worden aangepast aan nieuwe eisen door de modulaire opbouw.

Het gebruikersvriendelijke concept van activPilot Select biedt de raamfabrikant een merkbaar vereenvoudigde en snellere montage of afstelling van het beslag zonder speciaal gereedschap. Bij de productie hoeft men geen rekening te houden met speciale boringen of freeswerkzaamheden. De vergrendelpunten kunnen ver in de hoeken worden geplaatst wat zorgt voor extra stabiliteit en veiligheid. Het inhangen van de vleugel kan, afhankelijk van het vleugelgewicht, door één persoon gebeuren.

Productinfo

Innovatieve techniek die in het verborgene zijn kracht ontplooit:

activPilot Select biedt raamfabrikanten én architecten nieuwe mogelijkheden. Raamvleugels tot 150 kg gewicht en 3 m² oppervlakte laten zich met dit innovatieve draai-kipbeslag uitstekend uitrusten. Ook met het oog op de energiezuinigheid voldoet activPilot aan de eisen van de moderne architectuur bij nieuwbouw en renovatie. Zelfs grote ramen met driedubbel glas zijn nu geen probleem meer.

De standaarduitvoering van activPilot Select draagt tot 100 kg. Achteraf kan het draagvermogen nog worden verhoogd van 100 naar 150 kg. Daarvoor zijn slechts 2 extra onderdelen nodig.

Productdetails

activPilot Select

  • Voor elementen met een beslagasmaat van 9 of 13 mm
  • Sponningruimte 12 mm (toepassingsbereik sluitplaten van 9,8 tot 14 mm)
  • Opdek-onafhankelijk (max. 20 mm)
  • Openingsbereik tot ca. 95°
  • Verstellingen en afstellen zonder speciaal gereedschap

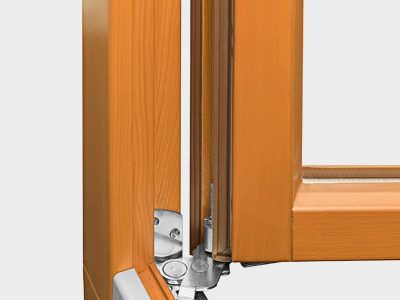

activPilot Select - hout

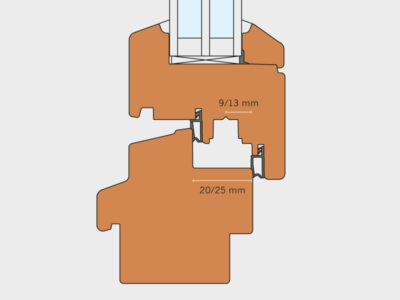

  • Bij 9 mm beslagasmaat minimaal 20 mm falz (eurosponning) noodzakelijk
  • Bij 13 mm beslagasmaat vanaf 25 mm falz (eurosponning) verkrijgbaar

activPilot Select - PVC

  • Schaar- en hoeklagerhoeken met 29 mm inbouwdiepte, aangepast aan vrijwel alle mogelijke profielsystemen
  • Sluitplaten aangepast aan profiel

activPilot Select - aluminium

  • Voor aluminiumsystemen met 16 mm sponning
  • Hoek- en schaarlagers zijn klembaar en daardoor te monteren zonder voorboren
  • Sluitplaten en dergelijke aangepast aan profiel
  • Max. vleugelgewicht 150 kg

Technische gegevens

Voor houten, kunststof en aluminium ramen

Vleugelafmetingen
  • Min. vleugelsponninghoogte 230 mm
  • Min. vleugelsponningbreedte 380 mm
  • Max. vleugelsponninghoogte: 2800 mm
  • Max. vleugelsponningbreedte: 1725 mm
  • Hoogte/breedteverhouding: FFB:FFH ≤ 2:1
  • Max. vleugelgewicht: 150 kg *

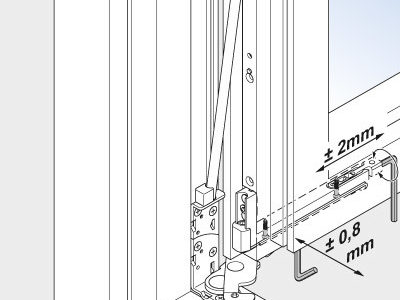

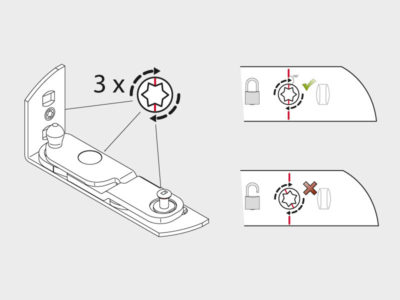

Verstelmogelijkheden

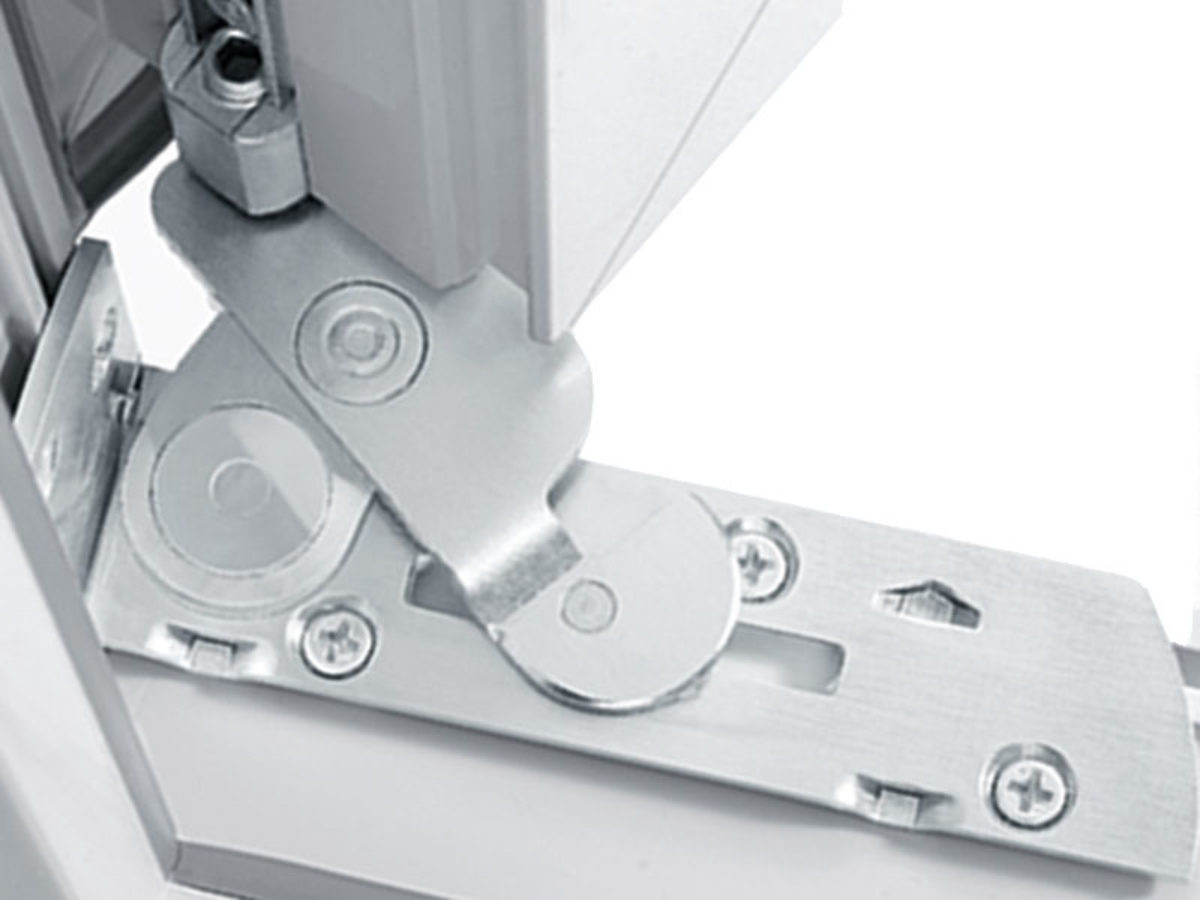

Vleugelhoeklager
  • Hoogteverstelling: + 3/- 2 mm
  • Zijdelingse verstelling: +/- 2 mm
  • Dichtingsaantrekverstelling: +/- 0,8 mm
Schaar:
  • Omhoog met 2,5 mm en naar beneden met 1,5 mm
Aanwijzing:

*De bindende vleugelgewichten en -maten zijn te vinden in de relevante technische catalogi en de daarin opgenomen toepassingsdiagrammen.

Downloads

Catalogus Hout 12mm (Concept + Select)
Catalogus PVC (Select)
Catalogus Alu (Concept + Select)
Bedienings- en onderhoudsvoorschrift ActivPilot Select
Conformiteitscertificaat
