ActivPilot Concept

Het raambeslag dat accenten zet

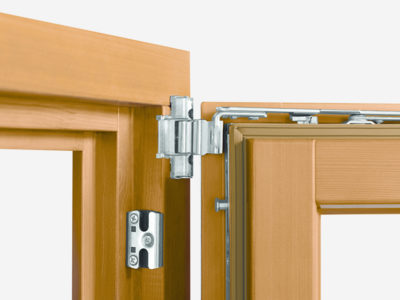

Het activPilot Concept beslag is een combinatie van functionaliteit, veiligheidstechniek en bedieningscomfort. Het is geschikt voor alle profielsystemen, biedt een hoge mate van flexibiliteit en voldoet aan hoge esthetische eisen door het mooie design van de zichtbare scharnieronderdelen.

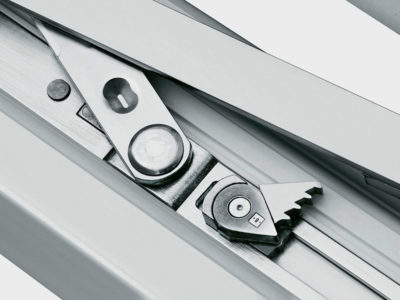

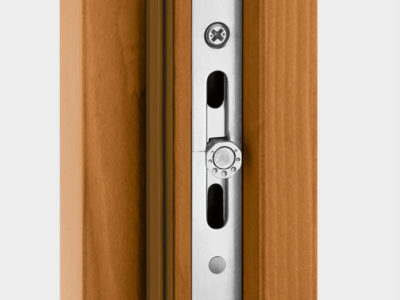

Het nieuwe sluitsysteem, de mogelijkheid van een eenvoudige upgrade van de veiligheidstechniek en andere aantrekkelijke bijkomende functies zijn slechts enkele van de vele goede argumenten voor activPilot en zij bieden ontwerpers veel speelruimte bij de vormgeving en implementatie.

Productinfo

Door het eenvoudig opgebouwde modulaire systeem en de verlaging van het aantal benodigde onderdelen is er een duidelijke verbetering merkbaar wat betreft de verwerkingssnelheid. Tevens kan elke raamfabrikant zijn aanbod enorm verruimen door de componenten met meerdere mogelijkheden.

Met zijn vooruitstrevende design onderscheidt het zich ook op esthetisch vlak en overtuigt het systeem door zijn innovatieve uitstraling.

Productdetails

activPilot Concept - algemeen

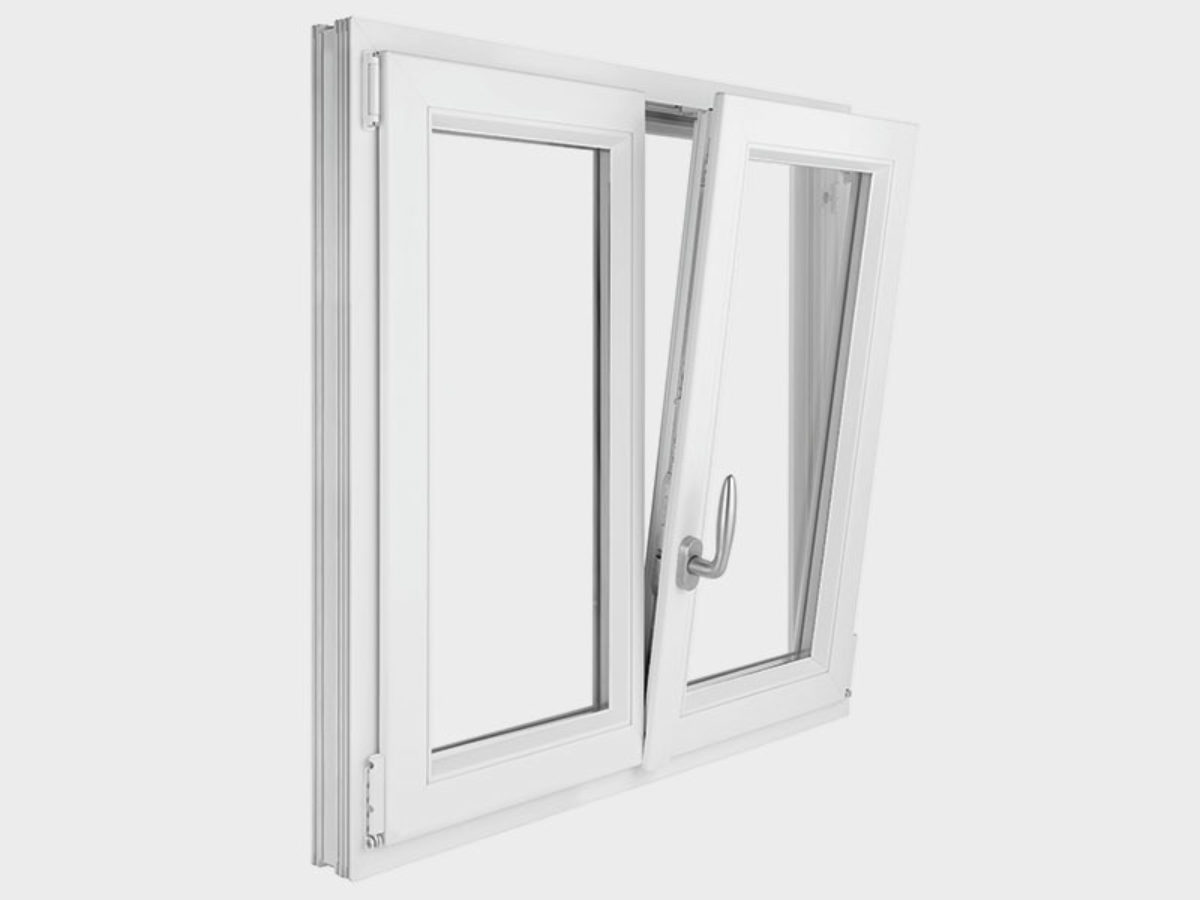

  • Voor draai-kipramen met beslagasmaat (middenpositie beslaggroef) van 9 of 13 mm
  • Beslagspeling: 12 mm (toepassingsbereik van 9,8 tot 14 mm)
  • Vleugelopdek: 18 of 20 /21 mm
  • Breed gamma voor individuele oplossingen

activPilot Concept - hout

  • Voor beslagasmaat 9 resp. 13 mm en opdekbreedtes van 18 resp. 20 mm

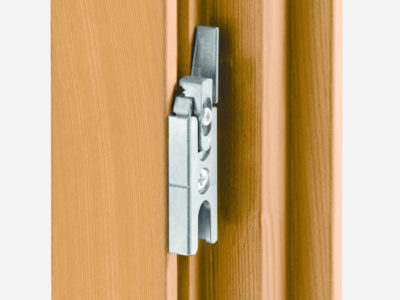

  • Kozijnonderdelen zijn ontworpen voor sluitplaatsponningdieptes van 18 tot 30 mm
  • Beslagspeling: 4 resp. 12 mm

activPilot Concept - PVC

  • Geschikt voor vrijwel alle profielsystemen door een ruim aanbod aan series
  • Zichtbare onderdelen verkrijgbaar in gelakte uitvoering (RAL9001, 9016, 8019, F1 en F9)

activPilot Concept - aluminium

  • Geschikt voor alle gangbare aluminium profielsystemen met 16 mm sponning

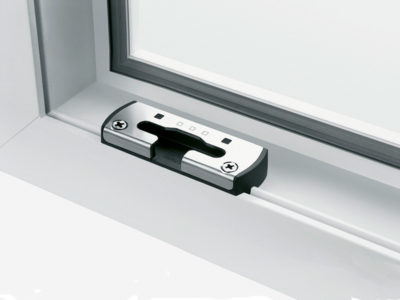

  • Sluitplaten deels in klembare uitvoering
  • Door vouwscharnierlagers onafhankelijk van de vormgeving en dikte van de vleugelopdek
  • Zichtbare onderdelen verkrijgbaar in gelakte uitvoering (RAL9001, 9016, 8019, F1 en F9)

Technische gegevens

Maximale vleugelgewichten*:

  • Hout: 130 kg
  • Kunststof: 100 - 130 kg
  • Aluminium: 130 kg

Maximale vleugelmaten*:

  • Max. sponninghoogte 2800 mm
  • Max. sponningbreedte 1725 mm

Boordiagram:

  • Kunststof en alu: symmetrisch
  • Hout: pot - symmetrisch

Sponningruimte:

  • Van 9,8 mm tot max. 14 mm

Aanwijzing:

*De bindende vleugelgewichten en -maten zijn te vinden in de relevante technische catalogi en de daarin opgenomen toepassingsdiagrammen.

Downloads

Catalogus Hout 4mm (Concept) - Duits
Catalogus Hout 12mm (Concept + Select)
Catalogus Alu (Concept + Select)
Catalogus PVC (Concept)
Conformiteitscertificaat
